О чем молчат эхолоты: как интерпретировать картинку, если там нет рыбы

Вы смотрите на экран. Там абсолютно пусто. Ни единой красивой дуги, ни одного символа рыбки, ни даже робкого скопления точек в толще воды. Обычный рыболов в этот момент разочарованно вздыхает, выматывает снасть и заводит мотор, чтобы отправиться на поиски более «живого» места. Продвинутый спиннингист бросает якорь и начинает методично облавливать акваторию, потому что он увидел на пустом экране идеальные условия для стоянки трофейного хищника.

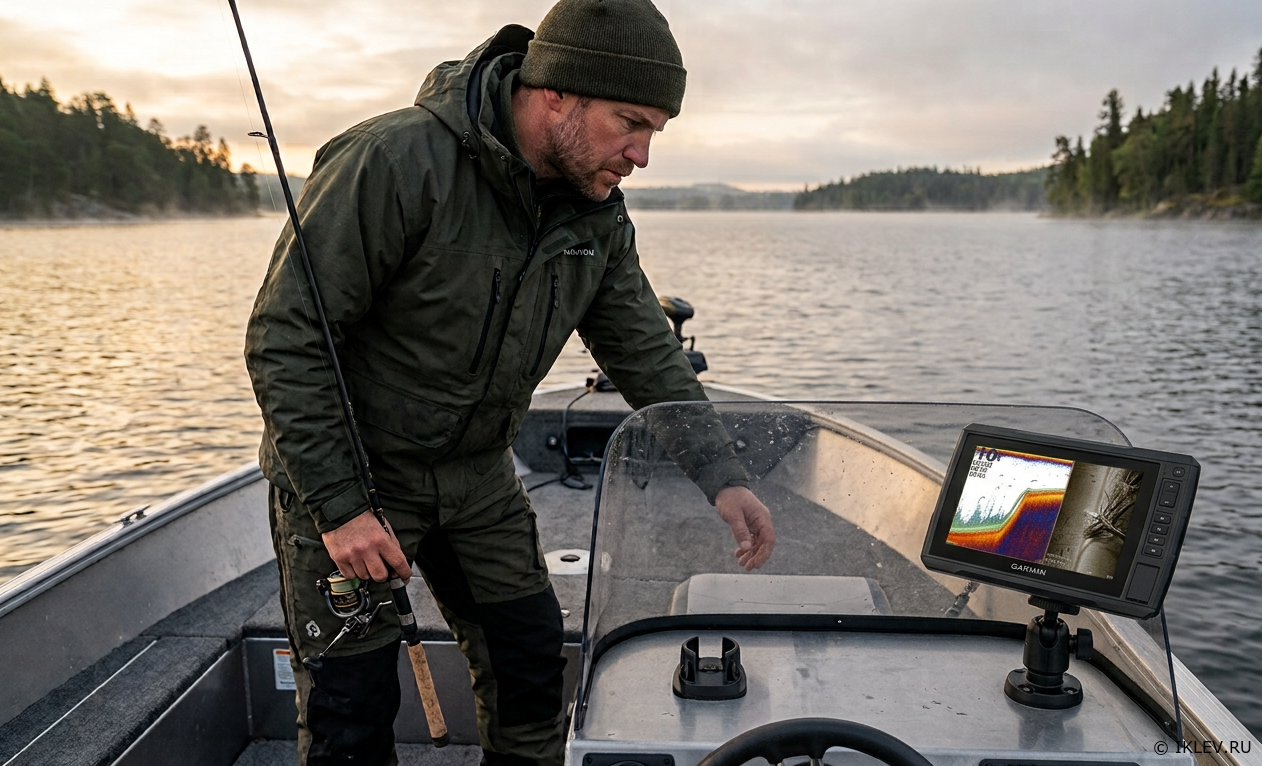

Электронные приборы — это не телевизоры, транслирующие подводный мир в прямом эфире. Это акустические радары, рисующие картину отраженных звуковых волн. Зачастую многие новички полагают, что понимание того, как пользоваться эхолотом с лодки, сводится исключительно к поиску крупных рыбьих силуэтов. На практике же современная рыболовная электроника создана не для того, чтобы показывать вам рыбу. Она создана для того, чтобы показывать вам места, где эта рыба обязана находиться. Чтение рельефа, структуры, плотности грунта и температурных аномалий дает рыболову в разы больше информации, чем случайный писк прибора на проплывающего мимо одиночного леща.

Чтение дна: от ила до бетонной плиты

Самая важная линия на вашем дисплее — это линия дна. Хищник, особенно судак или крупная щука, большую часть времени проводит в придонном слое, буквально вжимаясь в грунт. Если дно мягкое, хищнику там некомфортно, да и засаду устроить сложнее. Если дно твердое — это потенциальная точка атаки.

Толщина и цвет донной линии

В традиционном 2D-режиме (CHIRP) эхолот показывает плотность грунта через толщину и интенсивность цвета донной линии. Звуковой импульс легко проникает в толстый слой мягкого ила. На экране это отображается как тонкая, бледная или полупрозрачная линия. Отраженный сигнал слабый. Но как только под килем оказывается камень, ракушечник или плотная глина, звук резко отскакивает от препятствия. Линия дна становится толстой, насыщенной, иногда с переходом в яркие теплые цвета (желтый или красный, в зависимости от выбранной палитры). Именно на границе перехода от мягкого ила к жесткому ракушечнику часто дежурит активная рыба.

Двойное эхо как признак жесткости

При прохождении над каменистой грядой или плотным песчаным барханом вы можете заметить эффект двойного или даже тройного эха. Звук отскакивает от твердого дна, ударяется о поверхность воды, снова уходит вниз, отражается от дна и возвращается к датчику. На экране под основной линией дна появляется вторая, параллельная ей. Это стопроцентный маркер того, что под вами участок с экстремально высокой плотностью грунта. Зачастую судак стоит на таких участках, сливаясь с поверхностью, и прибор его физически не может отрисовать отдельной дугой.

Мертвая зона сонара: где прячутся невидимки

Конусовидная форма луча традиционного сонара порождает оптические иллюзии, о которых нужно знать. Самая коварная из них — это так называемая «мертвая зона» на резких свалах и бровках.

Представьте, что вы движетесь над крутым подводным обрывом. Луч эхолота имеет определенную ширину. Край луча ударяется о верхнюю кромку свала быстрее, чем центр луча достигает основания обрыва. Прибор фиксирует первое отражение и начинает рисовать линию дна, закрашивая все, что находится ниже, сплошным цветом. Если крупная щука стоит прямо на склоне свала или у его подножия, она окажется внутри этой закрашенной зоны. Экран будет абсолютно пустым, но хищник там есть. Именно поэтому любые резкие перепады глубин, русловые бровки и канавы необходимо облавливать джигом независимо от наличия рыбных символов на дисплее.

Анатомия структуры: тени решают все

С появлением технологий бокового сканирования (Side Imaging, StructureScan) правила игры кардинально изменились. Мы получили возможность смотреть по сторонам на десятки метров. Но здесь есть свой нюанс: на боковом сканере мы ищем не сами объекты, мы ищем их тени.

Коряги, пни и валуны

Любой объект, возвышающийся над дном, блокирует звуковую волну сканера. За объектом образуется акустическая тень, которая на экране выглядит как темное пятно или полоса. Длина и форма этой тени — ваш главный источник данных.

• Длинная тень указывает на то, что объект высокий.
• Если тень не касается самого светлого пятна (объекта), значит, этот объект висит в толще воды. Это может быть стая бели или зависший хищник.
• Резкие, четкие контуры тени говорят о том, что перед нами ствол дерева или камень. Размытая тень характерна для кустов или водорослей.

Рыба на структурном сканере часто выглядит как крошечное рисовое зернышко. Заметить его на фоне пестрого дна сложно. Зато тень от этого зернышка на ровном грунте видна превосходно. Если вы видите затопленное дерево без единой отметки рыбы рядом, обратите внимание на темную зону за корягой. Хищник обожает стоять в акустической тени, прячась от течения.

Водная толща: невидимые барьеры

Иногда дно не представляет собой ничего интересного — ровный стол, как футбольное поле. Но хищник все равно концентрируется в определенных местах. Ответ кроется в структуре самой воды.

Отображение термоклина

Термоклин — это граница между верхним, теплым слоем воды, и нижним, холодным. Разница плотности воды настолько велика, что она отражает звуковые волны. На экране эхолота (если слегка увеличить чувствительность) термоклин выглядит как легкая дымка, сплошная нечеткая полоса, висящая в средних слоях воды.

Что это значит для рыболова? Ниже термоклина температура резко падает, а количество растворенного кислорода стремится к нулю. Рыбы там нет и быть не может. Если глубина под лодкой 15 метров, а термоклин висит на отметке 7 метров, вам не нужно пробивать тяжелым джигом дно. Вся жизнь, вся кормовая база и все пастухи этой базы сконцентрированы в пелагическом слое, строго над температурным барьером. Переходите на воблеры с нужным заглублением или на равномерную проводку силикона в толще.

Микрорельеф и кормовая база

Отсутствие крупного хищника на мониторе часто компенсируется наличием придонных аномалий или стай мелкой рыбы. Легкая «рябь» в придонном слое, похожая на облако пыли, может означать скопление тюльки или малька. Хищник может находиться в пяти-десяти метрах в стороне от этого облака, вне зоны охвата луча, просто наблюдая за потенциальным обедом. Нашли плотное скопление бели на интересном рельефе? Останавливайтесь и делайте веерные забросы.

Алгоритм работы с «пустым» экраном

Чтобы стать экспертом в чтении подводной обстановки, выработайте привычку анализировать контекст, а не искать прямые доказательства. Действуйте по следующему плану:

1. Оцените жесткость дна. Ищите любые переходы от мягкого грунта к твердому. Даже пятно ракушечника размером два на два метра посреди илистого залива — это магнит для окуня и судака.
2. Ищите микрорельеф. Бугор высотой в полметра на фоновой глубине 8 метров — это шикарная засада. Эхолот может не показать рыбу, прижавшуюся к этому бугру, но обловить его вы обязаны.
3. Анализируйте тени на боковом сканере. Всматривайтесь в темные участки за любыми неровностями дна.
4. Настройте контраст и чувствительность. Очень часто рыба сливается с дном из-за слишком сильного контраста в настройках прибора. Поиграйте с палитрой.

Профессиональный рыболов доверяет геометрии дна больше, чем пиктограммам на дисплее. В конце концов, сонар — это инструмент для сбора физических данных об акватории. Умение соединить эти данные в единую логическую картину, поняв, где именно в этой системе координат комфортнее всего находиться хищнику — это и есть высший пилотаж. Экран никогда не бывает абсолютно пустым. Он всегда рассказывает историю водоема, нужно лишь правильно ее прочитать.
